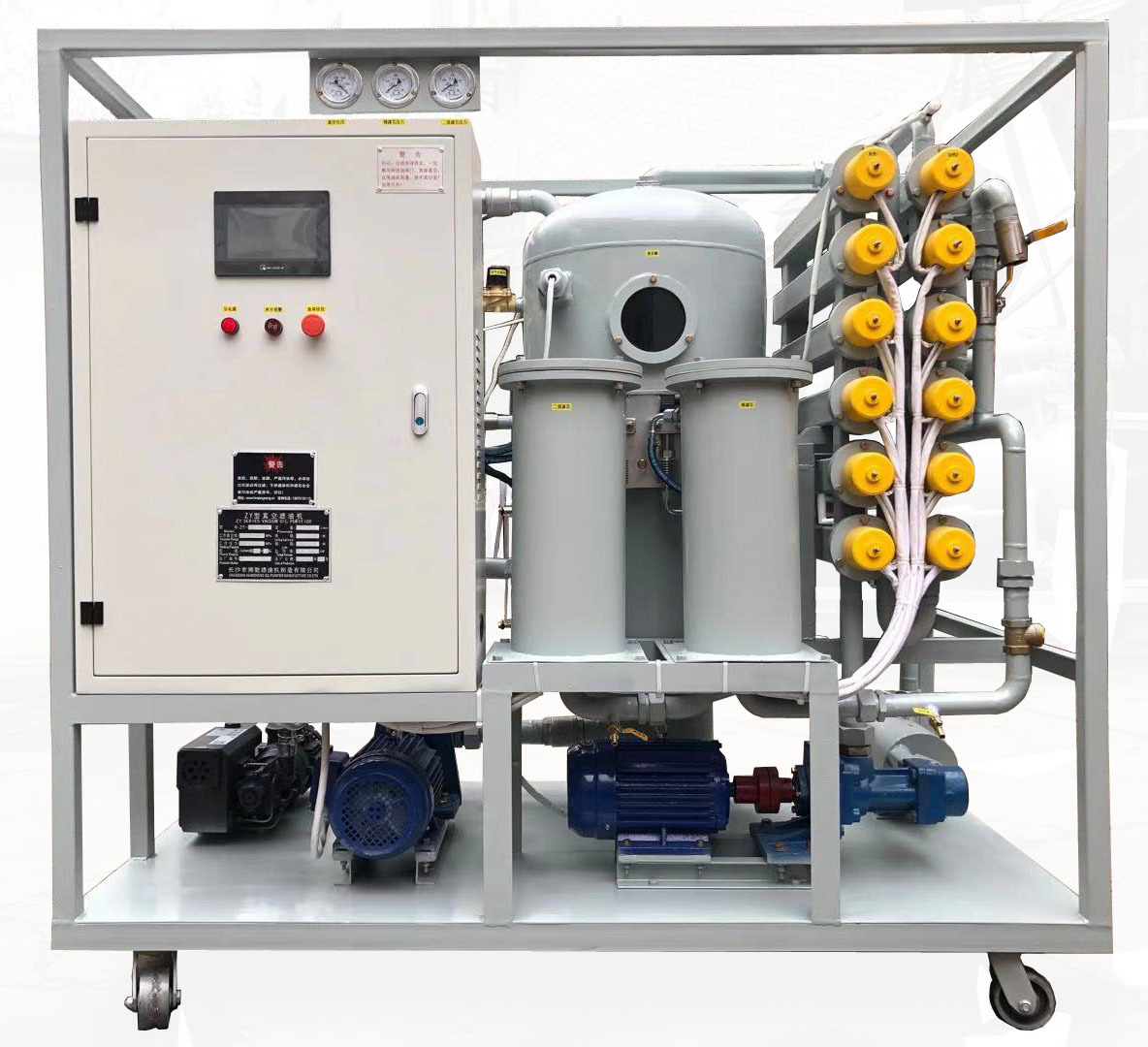

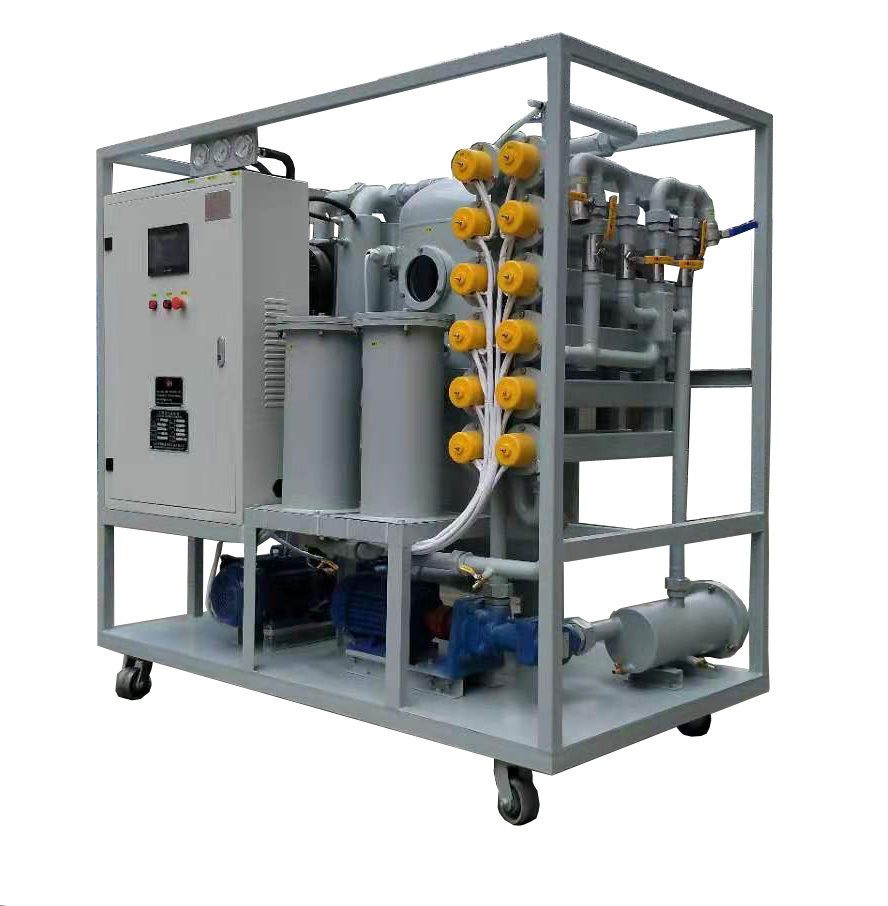

ZYA系列变压器油真空滤油机

真空净油机是根据水和油的沸点不同而设计的,它由初滤器、给油泵、加热器、真空罐、真空泵、冷凝器、精滤器、排油泵以及电气柜组成。
零售价
0.0
市场价
0.0
浏览量:
1280
产品编号
数量
-
+
库存:
0
产品描述
参数

用途

1、用于电厂电站、电力公司、变电工业、铁路、石化、冶金等领域的电力检修,安装及维护。

2、对不合格的变压器油、互感器油、断路器油、电容器油、电缆油、高压开关油等绝缘油脱水脱气、除杂质,提高闪点和耐压值。

3、能在不停电、不停产、不换油、不用滤纸、变压器带电运行的情况下,对不合格变压器油进行处理。

4、也可用于干燥各种受潮的电力设备和变压器的真空注油。



技术特点

1、采用大面积三维立体闪蒸技术,能高效快速分离油中的水分、气体。

2、多级精密过滤逐级加密,能有效去除油中机械杂质。 3加热系统采用最优化的管路设计,确保加热均匀、油温稳定。

3、自动恒温控制、自动液位控制、自动消泡、自动压力保护保证设备高性能运行。

4、在线滤油,可无人运行,运行状态由指示灯显示。

5、本机人性化设计,低噪音,操作容易,维护间隔长,低能耗节省运行成本。

6、整机设有连锁安全保护,进油与加热系统连锁,避免误操作。



用户可选配置

1、根据用户的需要可选配PLC智能控制,触摸屏操作,并设动态显示。

2、主要动力部件、过滤器材、电器部件可选用高品质进口产品以提高设备的使用性能。

3、可选配在线式水份检测仪。

4、可选配随机检测耐压值并自动打印检测结果(ZYA系列)

5、选配变频器,可根据需要选择流量。

6、选配带累加功能的流量计。

7、选配外接对变压器抽空系统。



用户可选整机结构

1、整机结构可制作成移动式、固定式、拖车式(半轴或双轴)。

2、可制作成全封闭式、遮檐式、帆布蓬、敞开式。

3、根据需要可任意选择设备颜色



技术参数

指标名称

单位

ZYA-30

ZYA-50

ZYA-100

ZYA-150

ZYA-200

ZYA-300

流 量

L/min

30

50

100

150

200

300

工作真空度

Mpa

-0.08 ~ -0.099

工作压力

Mpa

≦0.4

≦0.5

≦0.5

≦0.5

≦0.5

≦0.5

油击穿电压

KV

≧55

≧60

≧60

≧60

≧60

≧65

油中含水量

PPM

≦5

油中含气量

%

≦0.1

含杂质粒度

μm

≦5

无故障工作时间

H

4000

恒温控制范围

20~70

连续工作时间

H

150

电 源



∽50Hz 380V(出口根据用户要求定)

工作噪声

dB(A)

≦78

≦78

≦78

≦78

≦78

≦78

电加热功率

kW

15

30

60

90

120

180

总电功率

kW

18

35

66

98

135

196

进(出)口管径

mm

25

32

40

50

50

60

设备重量

kg

340

530

650

730

1150

1560

外形尺寸

mm

1150

1200

1600

1600

1800

1900

mm

900

950

1000

1100

1200

1200

mm

1450

1500

1800

1800

1900

1900

※ 设备外形尺寸和设备质量仅供参考,随着产品的不断发展以实物为准



咨询热线:13607489711( 微信同号)



变压器油真空滤油机工作原理

  真空净油机是根据水和油的沸点不同而设计的,它由初滤器、给油泵、加热器、真空罐、真空泵、冷凝器、精滤器、排油泵以及电气柜组成。

  真空泵将真空罐内的空气抽净形成真空,外界油液在给油泵作用下,油经过入口管道进入初滤器滤除较大的颗粒,然后进入加热器经过加热,油温上升到40℃-70℃,通过自动油位阀,此阀可以自动控制进入真空罐内的油量进出平衡。经过加热后的油喷入真空容器中,油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内,进入冷凝器内的水汽经冷却后再凝结成水放出。脱水脱气的油液被排油泵排入精滤器,通过精滤器将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程,使洁净的油从出口排除机外。

  真空滤油机可用于对各类油浸变压器、油浸电流电压互感器及高压少油断路器,进行现场滤油及补油。对密封油浸装备进行现场真空注油和补油及装备抽真空。对轻度变质的变压器油进行再生净化,使其性能到达及格油尺度。还可用于电厂、电站、电力公司、变电工业、冶金、石化、机械、交通、铁路等行业。
